中国重汽济南卡车公司玻璃钢气瓶罩工程

︿

﹀

详细介绍

甲方单位名称：中国重汽集团济南卡车股份有限公司

工程安装时间：2017年9月
工程周期：4个月
甲方客户简介：中国重汽是国内主要的重型汽车生产基地，也是我国重型汽车工业的摇篮。

中国重汽集团济南卡车股份有限公司是中国良好的重型汽车生产厂家，始建于1935年，是中国重型汽车生产厂，曾经开发和制造了中国一辆重型汽车（黄河 JN150）。中国重汽集团目前在济南地区设有卡车公司、商用车公司、动力有限公司、桥箱有限公司、特种车有限公司、客车公司、华沃卡车合资股份有限公司，主要担负整车生产装配和发动机、车桥、变速箱、钢圈、传动轴、汽车内饰、座椅等总成零部件的生产加工，以及大客车、特种车的生产制造任务。
工程所在区域：济南，华北地区
工程所属行业领域：交通运输设备制造业

技术要求

产品要求：

1）性能方面：零件本体材料为玻璃钢,采用手糊单面光滑成型工艺；拉伸强度≥60MPa；冲击强度≥60KJ/m；弯曲强度≥120MPa；

2）尺寸方面：制件在生产时，制件的形状和尺寸应与冻结的数模（图纸）一致，同时达到在甲方车型上的安装要求。
* 未注明尺寸见三维数学模型。
* 未注尺寸公差按GB/T1804-C。
* 产品基本料厚为3mm。

3）外观要求：产品表面颜色为胶衣直接成型，本体胶衣颜色为白色，符合色板要求；logo颜色为红色，符合色板要求；产品表面光滑平整、颜色均匀一致，无针孔、气泡、空洞等缺陷；产品切割光滑齐整，无尖角、毛刺。

4）其他零部件除应符合图纸以及各项技术规范的要求外，还应符合本开发协议书的要求。图纸、技术规范以及本开发协议书的任何一项有更改时，零部件应符合更改后的要求

安装要求：

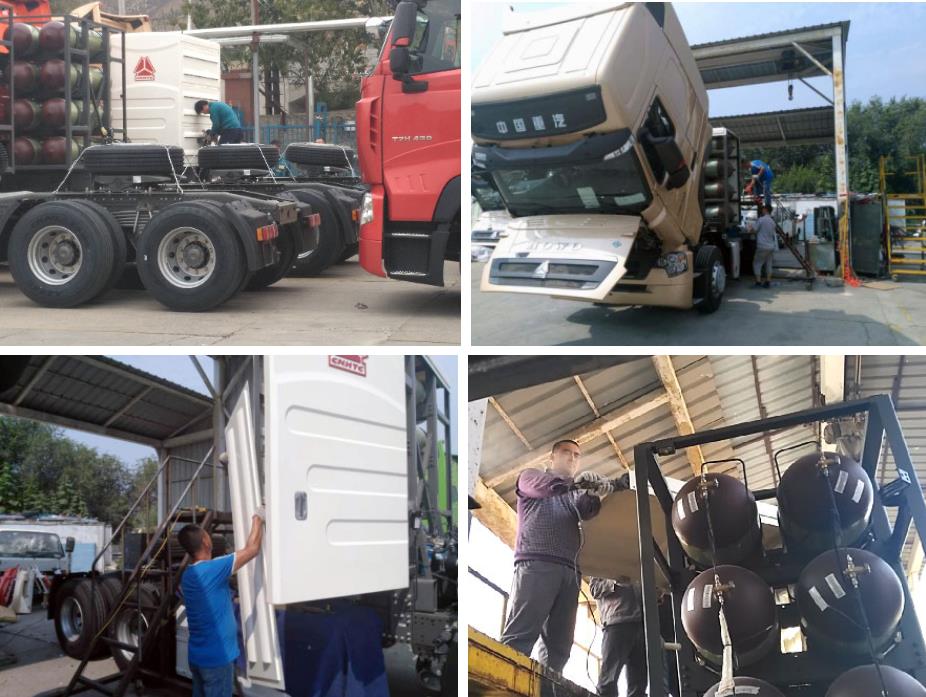

玻璃钢气瓶罩（8x212L）与金属支撑架通过M8螺栓进行连接，扭力大于等于8N m；安装后的产品应保证缝隙均匀一致、配合面平整，门上翻边与顶盖齐平，配合良好，门开关时自由、无干涉。
产品内容：玻璃钢气瓶罩（8x212L）

产品优势：该产品为玻璃钢手糊制品，具有质轻高强的特点，用于卡车头部气瓶保护装置，其热膨胀系数与金属相似，可以实现与金属材料的混合安装和粘接，制作构造复杂的部件。就其工艺来说，制品不受尺寸、形状的限制，生产设备简单，生产技术易于掌握，投资少，产品各项力学性能指标均达到技术要求，使用寿命长；产品结构简单，便于安装。

工程规模：该产品应用于重汽A7平顶车型，作为气瓶保护罩使用，每年本公司生产的玻璃钢气瓶罩（8x212L）可为将近1400台重型卡车配套，每年合同额可达300万。

工程简介：本公司从2012年开始承接中国重汽集团济南卡车股份有限公司业务至今，已为其开发了A7平顶车型的导流板及导流罩等产品，并由以往的合作经验形成了良好的合作开发氛围，此次应济南卡车股份有限公司气瓶罩开发需求，我公司积极配合，为其开发符合顾客要求的产品。

本公司依据顾客提供的气瓶支架设计气瓶罩尺寸，保证高度及宽度不超出驾驶室；气瓶罩左右两侧设计开门，不带小门，同时设计配套铰链、限位以及门锁；通风设计为百叶窗样式，保证有良好的通风效果；造型设计时尚、大气、简约与驾驶室造型相吻合，气瓶罩外表面带有重汽logo。设计满足顾客的要求。

问题描述：气瓶罩产品总共进行了三次试装，针对每次发现的问题我司及时予以分析并提供解决方案，问题如下：

1）问题描述：安装过程发现，右门的安装困难，需要客户的铁架和门上糊制的安装板的对应位置要准确；解决办法：制作定位工装，右门上糊制的所有铁件的高低基准要以产品上沿外表面为基准，左右距离以安装铰链一侧产品外表面为基准。
2）问题描述：顶罩安装不到位；解决办法：此处产品有干涉，立柱减去3～4mm
3）问题描述：锁头位置干涉；解决办法：安装板向内移动5mm，将锁头柱安装板的孔改为横向长圆孔10*18mm，锁头柱安装板的位置控制立柱外表面到孔中心的距离为19.5～20mm。

问题的接收主要来自于现场安装人员的现场反馈，本公司采用8D的问题解决方法进行质量的改进。
使用效果说明：公司提供的玻璃钢气瓶罩（8x212L）产品到货及时，产品质量稳定，安装进度快，针对产品安装过程中发生的问题，公司也及时予以解决，服务态度非常好，客户十分满意。

售后服务情况：我公司及时提供与安装产品有关的工程设计、设备监造、检验、安装、调试、验收、运行、检修等相应的技术指导、技术配合、技术培训等全过程服务。

售后服务人员及时对用户实行质量跟踪服务，我方采用定期电话、信函和实地回访等方式，对产品的使用情况进行检查，如发现产品使用过程中出现由于质量原因达不到其应有性能指标时，我方及时予以解决，使产品尽快恢复正常使用状态。

（此内容由www.gradhj.com提供）
